Термопары с кабельным выводом
Датчики термоэлектрические — термопары с кабельным выводом предназначены для измерения температуры жидких, твердых, газообразных и сыпучих сред, а также температуры поверхностей.
Характеризуются типом материала термоэлектрода — хромель-копель — ХК(L), — хромель-алюмель – ХА(К) с номинальными статическими характеристиками преобразования по ГОСТ Р 8.585–2001, классом допуска -1, 2, 3, изоляцией рабочего спая – И – изолированный, Н – неизолированный, другими тех. характеристиками, конструктивным исполнением.
ТП могут работать с терморегуляторами Ратар-01, Ратар-02.ТП, представленными на сайте, или с аналогичными приборами других производителей.
Пример записи при заказе: ТП.ХК(L)-К2.И.4х120х2000 — термопреобразователь градуировки хромель-копель конструкции К2, с неизолированным спаем, диаметром электрода (D) 4 мм, длиной защитного чехла (L) 20 мм и длиной кабеля 2000 мм.
Датчики термоэлектрические — термопары с кабельным выводом для измерения температуры воздуха, жидких, сыпучих сред, твердых тел. НСХ — ХК(L) и ХА(К).

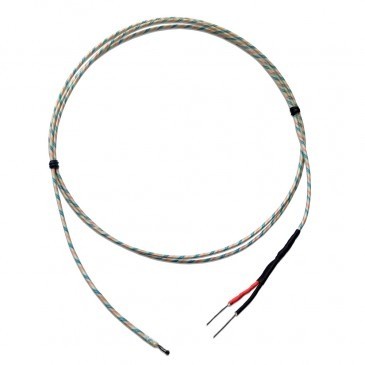

Термопары простые неизолированные ТП.ХК(ХА)-К11/К12.Н
Контроль температуры воздуха, сыпучих и твердых сред, мелких и крупных изделий К11: -50...+600°С; К12: -40...+1000°С
Термопары изолированные универсальные ТП.ХК(ХА)-К2/К2.1
Контроль температуры воздуха, сыпучих и твердых сред; рабочий спай: изолированный -40...+350°С, неизолированный -40...+800°С
Термопара для измерения температуры металла с резьбой в "гнездо" ТП.ХК-К3
Контроль температуры изделий с вкручиванием в резьбовое отверстие; рабочий спай: изолированный -40...+350°С, неизолированный -40...+800°С
Термопары погружные для воды ТП.ХК (ХА)-К4/К4.1
Для котлов, термостатов: К4 - для контроля температуры жидкостей и воздуха в водонагревателях, котлах, К4.1 – для контроля температуры вращающихся тел; рабочий спай: изолированный -40...+350°С, неизолированный -40...+800°С
Термопара накладная для измерения температуры поверхности ТП.ХК(ХА)-К5
Контроль температуры поверхности с клеммным креплением рабочий спай: изолированный -40...+350°С, неизолированный -40...+800°С
Рисунок (ссылка на стр.)
Конструктивное исполнение | Диаметр электродов, мм | Диаметр монтаж. части, мм | Изоляция раб. спая, И-изолир. Н-неизолир. | Длина монтаж. части, мм | НСХ | Диап. измер. темпер., С |
Термопара простая неизолированная ТП.ХК(ХА)-К11 Контроль температуры всех сред, мелких и крупных изделий | 0,5; 0,7; 1,2 | — | Н | — | К | -40,0…+800,0 |
L | -40,0…+600,0 | |||||
Термопара простая неизолированная ТП.ХК(ХА)-К12 Высокотемпературная | 1,2 | — | Н | — | К | -40,0…+1000,0 |
L | -40,0…+600,0 | |||||
Термопара универсальная ТП.ХК(ХА)-К2 изолированная и неизолированная Контроль температуры воздуха, сыпучих и твердых сред | 0,5 | 4,0; 5,0 | И | 20,0; 30,0; 60,0; 80,0 | K | -40,0…+350,0 |
L | -40,0…+350,0 | |||||
Н | K | -40,0…+800,0 | ||||
L | -40,0…+600,0 | |||||
Термопара универсальная ТП.ХК(ХА)-К2.1 Контроль температуры изделий с установкой в «гнезде» с креплением резьбовым штуцером М8х1 | 0,5 | 4,0; 5,0 | И | 20,0; 30,0 | K | -40,0…+350,0 |
L | -40,0…+350,0 | |||||
Н | K | -40,0…+800,0 | ||||
L | -40,0…+600,0 | |||||
Термопара для металла ТП.ХК(ХА)-К3 Контроль температуры предметов с вкручиванием «в гнездо» | 0,5 | 4,0 | И | 13,0 | K | -40,0…+350,0 |
L | -40,0…+350,0 | |||||
Н | K | -40,0…+800,0 | ||||
L | -40,0…+600,0 | |||||
Термопара погружная для воды, масла, воздуха ТП.ХК(ХА)-К4 Контроль температуры жидких и сыпучих сред, твердых тел, воздуха | 0,5; 0,7 | 4,0; 5,0; 6,0 | И | 10,0; 20,0 30,0; 60,0; 80,0; 100,0; 120,0; 200,0; 250,0; 320,0 | K | -40,0…+350,0 |
L | -40,0…+350,0 | |||||
Н | K | -40,0…+800,0 | ||||
L | -40,0…+600,0 | |||||
Термопара погружная для воды, масла, воздуха ТП.ХК(ХА)-К4.1 Контроль температуры вращающихся объектов | 0,5; 0,7 | 4,0; 5,0; 6,0 | И | 10,0; 20,0 30,0; 60,0 80,0; 100,0; 120,0; 200,0; 250,0; 320,0 | K | -40,0…+350,0 |
L | -40,0…+350,0 | |||||
Н | K | -40,0…+800,0 | ||||
L | -40,0…+600,0 | |||||
Термопары клеммные для поверхности, труб ТП.ХК(ХА)-К5 Контроль температуры поверхности с клеммным креплением | 0,5 | 4,0 | И | 30,0 | K | -40,0…+350,0 |
L | -40,0…+350,0 | |||||
Н | K | -40,0…+800,0 | ||||
L | -40,0…+600,0 |
